Doppeltwirkende Hydraulikzylinder

Holzspaltzylinder doppeltwirkend, mit Lasche

Dichtsätze für doppeltwirkende Hydraulikzylinder

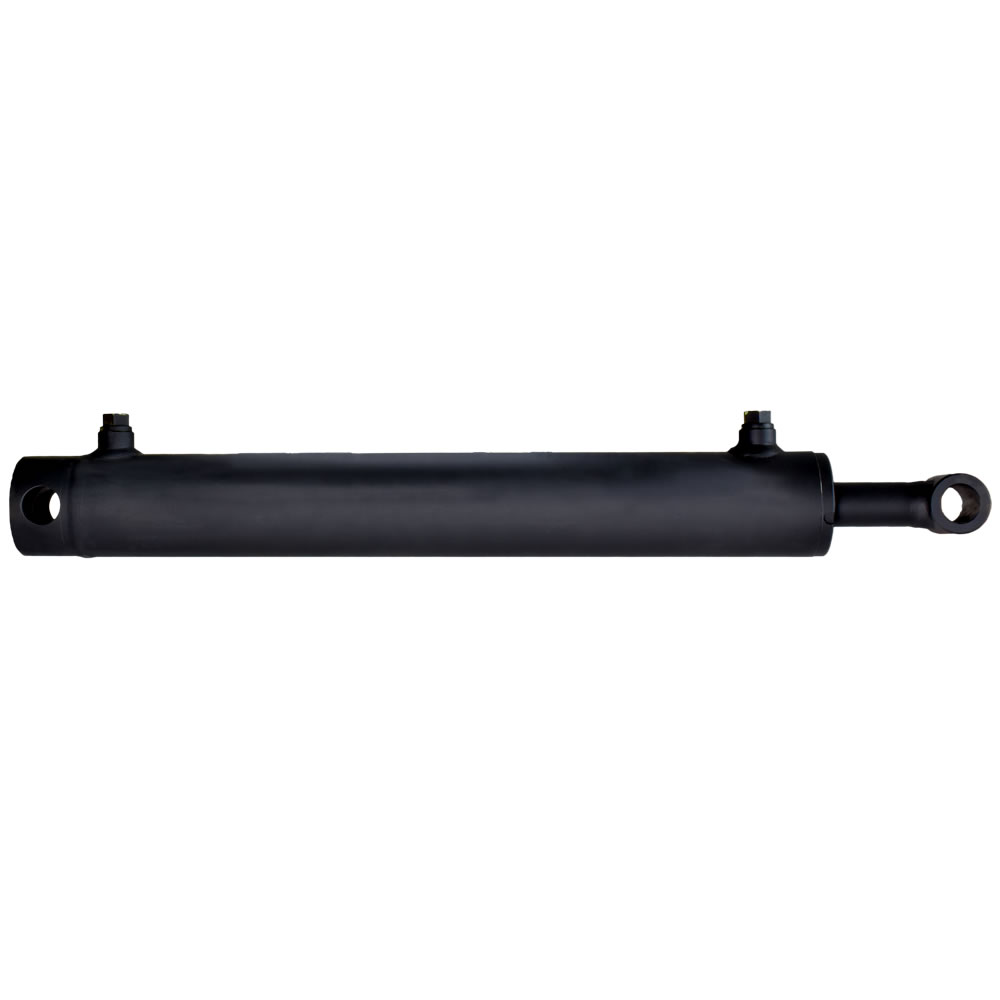

Doppeltwirkender Hydraulikzylinder Standard

Doppeltwirkende Hydraulikzylinder Standard

max. Betriebsdruck:

220 bar

max. Hubgeschwindigkeit:

0,5 m/s

Temperaturbereich:

-30°C bis +90°C

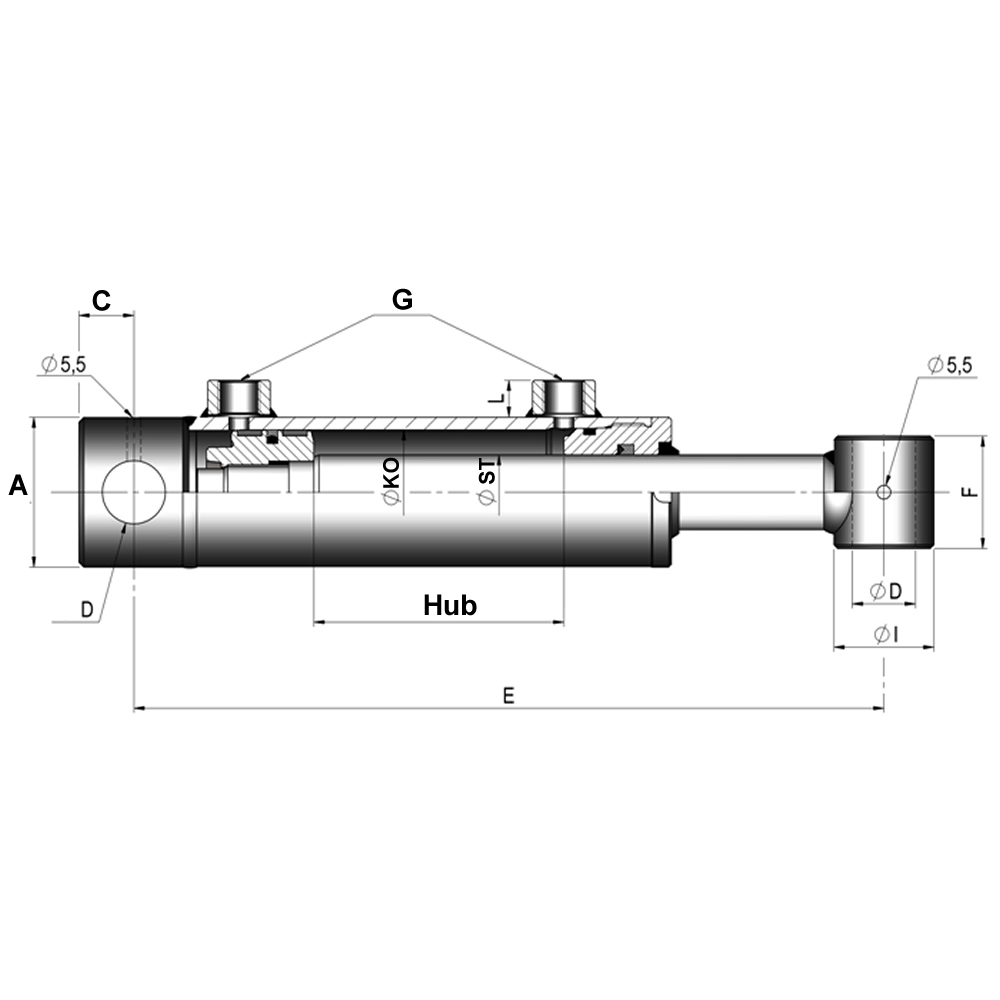

Technische Zeichnung

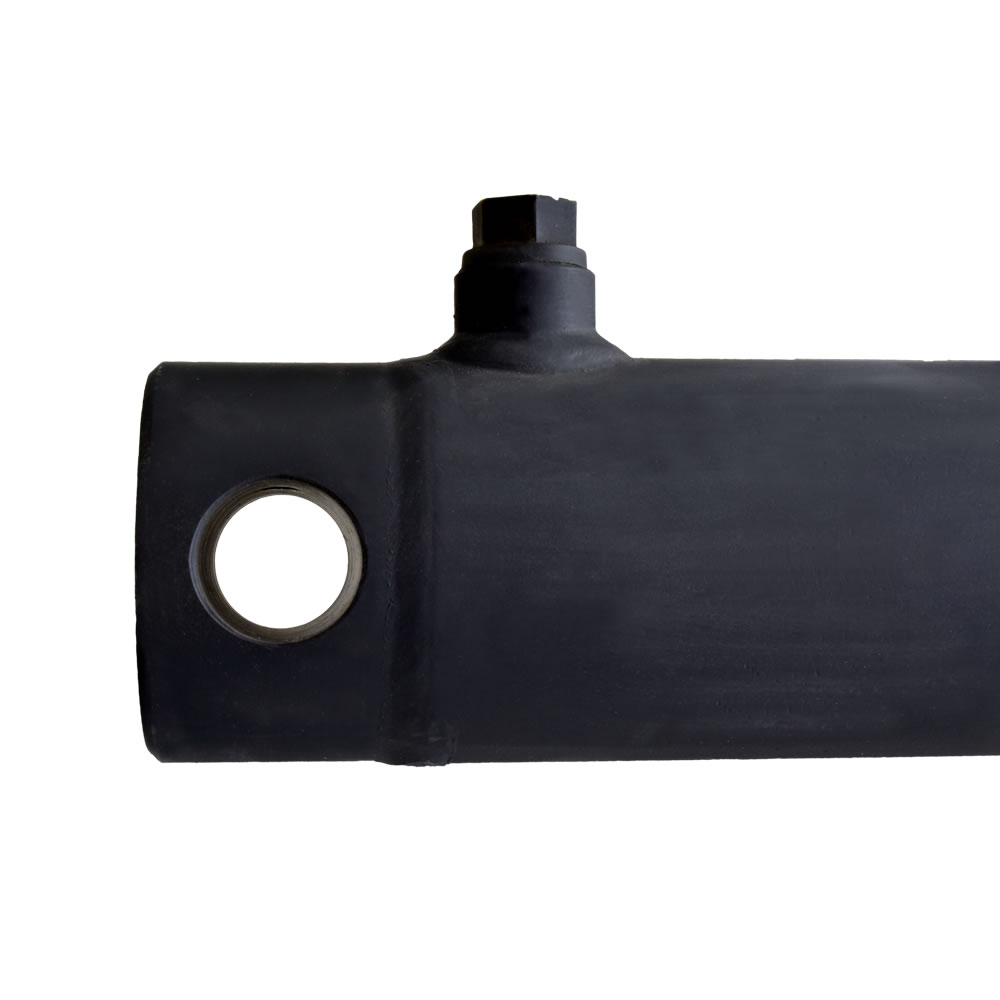

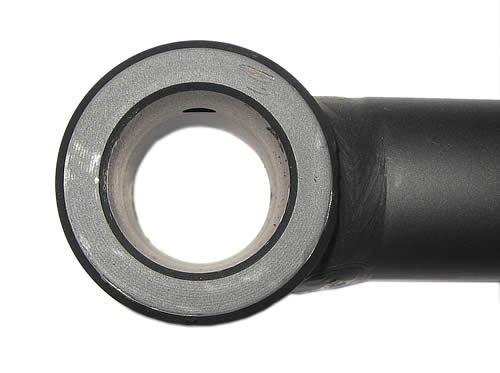

Querbuchse - doppeltwirkender Hydraulikzylinder

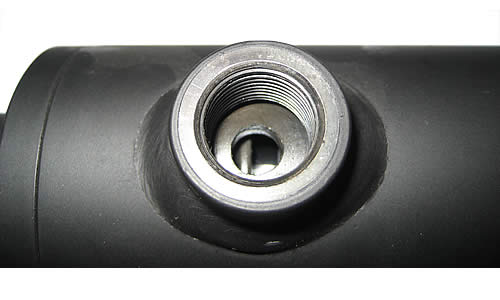

Anschluss - doppeltwirkender Hydraulikzylinder

Datenblatt Eigenschaften

Beschreibung:

Ein doppeltwirkender Hydraulikzylinder (Hydraulikstempel) hat zwei Kolbenflächen, die von beiden Seiten mit Hydraulikflüssigkeit beaufschlagt werden können. Damit kann der Zylinder aktiv ein- und ausfahren. Die Wirkfläche beim Einfahren ist geringer als beim Ausfahren, weil die Kolbenstange des Zylinders an dieser Fläche befestigt ist. Damit hat der Zylinder beim Einfahren eine höhere Geschwindigkeit und eine gringere Kraft (Zugkraft) als beim Ausfahren.

In der folgenden Tabelle sind die Kenngrößen und Abmessungen unserer doppeltwirkenden Zylinder gegeben. Kolbendurchmesser Ø-KO, Stangendurchmesser Ø-ST. Die Bedeutung der anderen Abmessungen können Sie der technischen Zeichnung entnehmen.

Ø-KO mm	Ø-ST mm	Hub mm	Ø-D mm	E mm	F mm	Ø-A mm	Ø-I mm	G	C mm	Druckkraft kN	Zugkraft kN	Artikel-Nr.	Preis
32	20	50	16,2	205	35	40	30	G1/4	14	16,1	9,8	CH-700/05	96,91 €
32	20	100	16,2	255	35	40	30	G1/4	14	16,1	9,8	CH-700/10	100,66 €
32	20	150	16,2	305	35	40	30	G1/4	14	16,1	9,8	CH-700/15	131,40 €
32	20	200	16,2	355	35	40	30	G1/4	14	16,1	9,8	CH-700/20	108,31 €
32	20	300	16,2	455	35	40	30	G1/4	14	16,1	9,8	CH-700/30	113,31 €
32	20	400	16,2	555	35	40	30	G1/4	14	16,1	9,8	CH-700/40	120,23 €
32	20	500	16,2	655	35	40	30	G1/4	14	16,1	9,8	CH-700/50	127,47 €
32	20	600	16,2	755	35	40	30	G1/4	14	16,1	9,8	CH-700/60	134,70 €
32	20	700	16,2	855	35	40	30	G1/4	14	16,1	9,8	CH-700/70	144,69 €
40	25	100	20,25	270	40	50	35	G3/8	18	25,1	15,3	CH-701/1	105,21 €
40	25	200	20,25	370	40	50	35	G3/8	18	25,1	15,3	CH-701/2	113,41 €
40	25	300	20,25	470	40	50	35	G3/8	18	25,1	15,3	CH-701/3	119,16 €
40	25	400	20,25	570	40	50	35	G3/8	18	25,1	15,3	CH-701/4	129,76 €
40	25	500	20,25	670	40	50	35	G3/8	18	25,1	15,3	CH-701/5	141,41 €
40	25	600	20,25	770	40	50	35	G3/8	18	25,1	15,3	CH-701/6	154,34 €
40	25	700	20,25	870	40	50	35	G3/8	18	25,1	15,3	CH-701/7	161,58 €
40	25	800	20,25	970	40	50	35	G3/8	18	25,1	15,3	CH-701/8	171,21 €
40	25	1000	20,25	1170	40	50	35	G3/8	18	25,1	15,3	CH-701/10	192,92 €
40	25	1200	20,25	1370	40	50	35	G3/8	18	25,1	15,3	CH-701/12	488,69 €
50	30	100	25,25	300	45	60	40	G3/8	22	39,3	25,1	CH-702/1	134,59 €
50	30	150	25,25	350	45	60	40	G3/8	22	39,3	25,1	CH-702/150	138,88 €
50	30	200	25,25	400	45	60	40	G3/8	22	39,3	25,1	CH-702/2	144,37 €
50	30	300	25,25	500	45	60	40	G3/8	22	39,3	25,1	CH-702/3	153,75 €
50	30	400	25,25	600	45	60	40	G3/8	22	39,3	25,1	CH-702/4	164,46 €
50	30	500	25,25	700	45	60	40	G3/8	22	39,3	25,1	CH-702/5	172,10 €
50	30	600	25,25	800	45	60	40	G3/8	22	39,3	25,1	CH-702/6	183,76 €
50	30	700	25,25	900	45	60	40	G3/8	22	39,3	25,1	CH-702/7	195,97 €
50	30	800	25,25	1000	45	60	40	G3/8	22	39,3	25,1	CH-702/8	204,99 €
50	30	900	25,25	1100	45	60	40	G3/8	22	39,3	25,1	CH-702/9	217,05 €
50	30	1000	25,25	1200	45	60	40	G3/8	22	39,3	25,1	CH-702/10	231,52 €
60	30	100	25,25	300	45	70	40	G3/8	22	56,5	42,4	CH-703/1	147,45 €
60	30	200	25,25	400	45	70	40	G3/8	22	56,5	42,4	CH-703/2	156,83 €
60	30	300	25,25	500	45	70	40	G3/8	22	56,5	42,4	CH-703/3	166,08 €
60	30	400	25,25	600	45	70	40	G3/8	22	56,5	42,4	CH-703/4	175,19 €
60	30	500	25,25	700	45	70	40	G3/8	22	56,5	42,4	CH-703/5	185,11 €
60	30	600	25,25	800	45	70	40	G3/8	22	56,5	42,4	CH-703/6	195,97 €
60	30	700	25,25	900	45	70	40	G3/8	22	56,5	42,4	CH-703/7	205,22 €
70	40	200	30,25	410	55	80	50	G3/8	28	77	51,8	CH-704/2	195,97 €
70	40	300	30,25	510	55	80	50	G3/8	28	77	51,8	CH-704/3	206,70 €
70	40	400	30,25	610	55	80	50	G3/8	28	77	51,8	CH-704/4	218,35 €
70	40	500	30,25	710	55	80	50	G3/8	28	77	51,8	CH-704/5	229,07 €
70	40	600	30,25	810	55	80	50	G3/8	28	77	51,8	CH-704/6	241,28 €
70	40	700	30,25	910	55	80	50	G3/8	28	77	51,8	CH-704/7	253,74 €
70	40	800	30,25	1010	55	80	50	G3/8	28	77	51,8	CH-704/8	277,33 €
70	40	1000	30,25	1210	55	80	50	G3/8	28	77	51,8	CH-704/10	305,12 €
80	40	200	30,25	410	55	90	50	G3/8	28	100,5	75,4	CH-705/2	227,48 €
80	40	300	30,25	510	55	90	50	G3/8	28	100,5	75,4	CH-705/3	235,09 €
80	40	400	30,25	610	55	90	50	G3/8	28	100,5	75,4	CH-705/4	245,96 €
80	40	500	30,25	710	55	90	50	G3/8	28	100,5	75,4	CH-705/5	256,82 €
80	40	600	30,25	810	55	90	50	G3/8	28	100,5	75,4	CH-705/6	269,01 €
80	40	700	30,25	910	55	90	50	G3/8	28	100,5	75,4	CH-705/7	281,36 €
100	50	300	30,25	525	70	115	60	G1/2	28	157,1	117,8	CH-706/3	321,30 €
100	50	400	30,25	625	70	115	60	G1/2	28	157,1	117,8	CH-706/4	343,54 €
100	50	500	30,25	725	70	115	60	G1/2	28	157,1	117,8	CH-706/5	358,96 €*
100	50	700	30,25	925	70	115	60	G1/2	28	157,1	117,8	CH-706/7	407,35 €*
100	50	900	30,25	1125	70	115	60	G1/2	28	157,1	117,8	CH-706/9	438,84 €*
120	70	500	40,5	770	80	140	80	G1/2	40	226,2	149,2	CH-707/5	782,15 €*
120	70	1000	40,5	1270	80	140	80	G1/2	40	226,2	149,2	CH-707/10	961,27 €*

* Lieferung per Spedition

Für Lieferungen außerhalb Deutschlands fallen einmalig Speditionskosten an. Klicken Sie auf das Speditionssymbol um die Preisliste anzuzeigen.

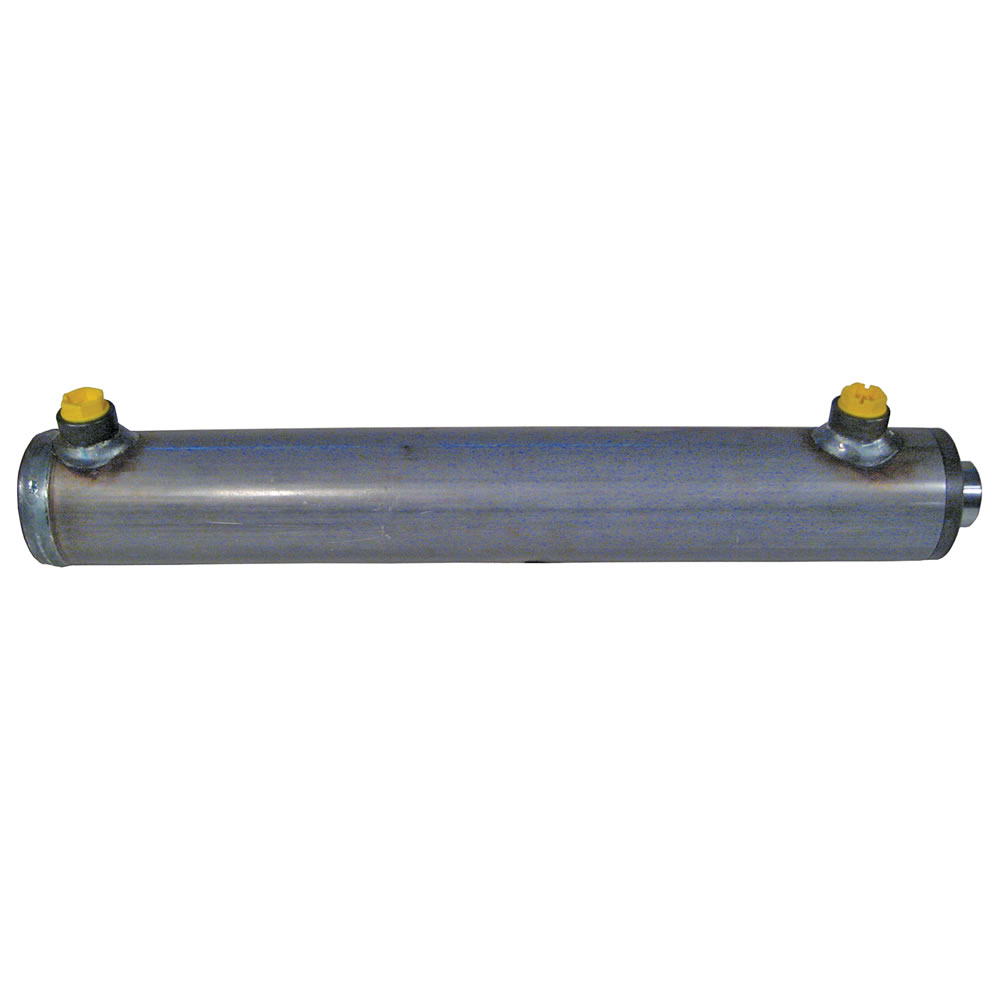

Doppeltwirkender Hydraulik-Rumpfzylinder

Doppeltwirkende Hydraulik-Rumpfzylinder

Zylinder ohne Befestigung

max. Betriebsdruck:

220 bar

max. Hubgeschwindigkeit:

0,5 m/s

Temperaturbereich:

-30°C bis +90°C

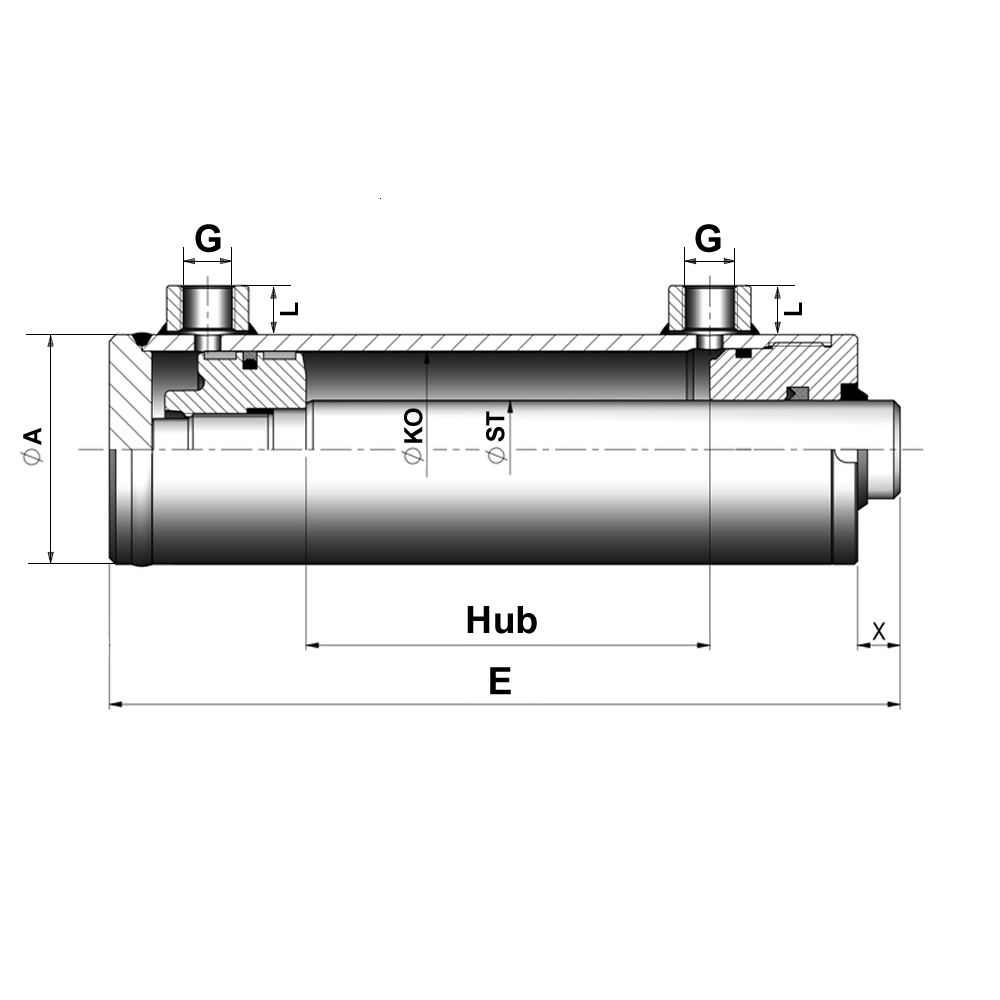

Technische Zeichnung

Detailzeichnungen

Datenblatt Eigenschaften

Ø-KO mm	Ø-ST mm	Hub mm	E mm	Ø-A mm	X mm	L mm	G	Druckkraft kN	Zugkraft kN	Artikel-Nr.	Preis
32	20	50	155	40	16	13	1/4	16,1	9,8	CH-RU700/05	82,78 €
32	20	100	205	40	16	13	1/4	16,1	9,8	CH-RU700/10	84,95 €
32	20	150	255	40	16	13	1/4	16,1	9,8	CH-RU700/15	87,23 €
32	20	200	305	40	16	13	1/4	16,1	9,8	CH-RU700/20	89,40 €
32	20	250	355	40	16	13	1/4	16,1	9,8	CH-RU700/25	91,58 €
32	20	300	405	40	16	13	1/4	16,1	9,8	CH-RU700/30	93,76 €
32	20	400	505	40	16	13	1/4	16,1	9,8	CH-RU700/40	98,12 €
32	20	500	605	40	16	13	1/4	16,1	9,8	CH-RU700/50	102,73 €
40	25	100	230	50	32	15	3/8	25,1	15,3	CH-RU701/1	89,93 €
40	25	150	280	50	32	15	3/8	25,1	15,3	CH-RU701/150	95,00 €
40	25	200	330	50	32	15	3/8	25,1	15,3	CH-RU701/2	95,85 €
40	25	300	430	50	32	15	3/8	25,1	15,3	CH-RU701/3	101,52 €
40	25	400	530	50	32	15	3/8	25,1	15,3	CH-RU701/4	107,45 €
40	25	500	630	50	32	15	3/8	25,1	15,3	CH-RU701/5	113,36 €
50	30	200	340	60	37	15	3/8	39,3	25,1	CH-RU702/2	99,95 €
50	30	300	440	60	37	15	3/8	39,3	25,1	CH-RU702/3	106,48 €
50	30	400	540	60	37	15	3/8	39,3	25,1	CH-RU702/4	113,10 €
50	30	500	640	60	37	15	3/8	39,3	25,1	CH-RU702/5	119,29 €
50	30	600	740	60	37	15	3/8	39,3	25,1	CH-RU702/6	125,91 €
50	30	700	840	60	37	15	3/8	39,3	25,1	CH-RU702/7	132,45 €
50	30	800	940	60	37	15	3/8	39,3	25,1	CH-RU702/8	138,98 €
60	30	100	260	70	55	15	3/8	56,5	42,4	CH-RU703/1	100,38 €
60	30	150	310	70	55	15	3/8	56,5	42,4	CH-RU703/150	104,99 €
60	30	200	360	70	55	15	3/8	56,5	42,4	CH-RU703/2	108,22 €
60	30	250	410	70	55	15	3/8	56,5	42,4	CH-RU703/250	111,80 €
60	30	300	460	70	55	15	3/8	56,5	42,4	CH-RU703/3	115,37 €
60	30	350	510	70	55	15	3/8	56,5	42,4	CH-RU703/350	119,20 €
60	30	400	560	70	55	15	3/8	56,5	42,4	CH-RU703/4	122,25 €
60	30	500	660	70	55	15	3/8	56,5	42,4	CH-RU703/5	129,31 €
60	30	600	760	70	55	15	3/8	56,5	42,4	CH-RU703/6	136,20 €
60	30	800	960	70	55	15	3/8	56,5	42,4	CH-RU703/8	164,16 €
60	30	1000	1160	70	55	15	3/8	56,5	42,4	CH-RU703/10	165,21 €
60	35	200	360	70	55	15	3/8	56,5	37,3	CH-RU73560/2	123,30 €
60	35	300	460	70	55	15	3/8	56,5	37,3	CH-RU73560/3	132,45 €
60	35	400	560	70	55	15	3/8	56,5	37,3	CH-RU73560/4	141,60 €
60	35	500	660	70	55	15	3/8	56,5	37,3	CH-RU73560/5	150,49 €
60	35	600	760	70	55	15	3/8	56,5	37,3	CH-RU73560/6	158,15 €
60	35	700	860	70	55	15	3/8	56,5	37,3	CH-RU73560/7	168,78 €
70	40	200	360	80	47	15	3/8	77,0	51,8	CH-RU704/2	135,85 €
70	40	300	460	80	47	15	3/8	77,0	51,8	CH-RU704/3	147,00 €
70	40	400	560	80	47	15	3/8	77,0	51,8	CH-RU704/4	158,23 €
70	40	500	660	80	47	15	3/8	77,0	51,8	CH-RU704/5	169,22 €
70	40	600	760	80	47	15	3/8	77,0	51,8	CH-RU704/6	180,63 €
70	40	700	860	80	47	15	3/8	77,0	51,8	CH-RU704/7	191,61 €
70	40	800	960	80	47	15	3/8	77,0	51,8	CH-RU704/8	198,41 €
80	40	200	380	90	55	15	3/8	100,5	75,4	CH-RU705/2	141,51 €
80	40	250	430	90	55	15	3/8	100,5	75,4	CH-RU705/250	147,08 €
80	40	300	480	90	55	15	3/8	100,5	75,4	CH-RU705/3	150,13 €
80	40	400	580	90	55	15	3/8	100,5	75,4	CH-RU705/4	164,42 €
80	40	500	680	90	55	15	3/8	100,5	75,4	CH-RU705/5	175,85 €
80	40	600	780	90	55	15	3/8	100,5	75,4	CH-RU705/6	187,26 €
80	40	800	980	90	55	15	3/8	100,5	75,4	CH-RU705/8	210,26 €
80	40	1000	1180	90	55	15	3/8	100,5	75,4	CH-RU705/10	233,26 €
100	50	300	510	115	65	20	1/2	157,1	117,8	CH-RU706/3	250,70 €
100	50	400	610	115	65	20	1/2	157,1	117,8	CH-RU706/4	274,65 €
100	50	500	710	115	65	20	1/2	157,1	117,8	CH-RU706/5	316,93 €
100	50	700	910	115	65	20	1/2	157,1	117,8	CH-RU706/7	346,11 €*
100	50	900	1110	115	65	20	1/2	157,1	117,8	CH-RU706/9	393,77 €*
120	70	300	515	140	15	20	1/2	226,2	149,2	CH-RU707/3	397,88 €*
120	70	400	615	140	15	20	1/2	226,2	149,2	CH-RU707/4	421,23 €*
120	70	500	715	140	15	20	1/2	226,2	149,2	CH-RU707/5	469,06 €*
120	70	600	815	140	15	20	1/2	226,2	149,2	CH-RU707/6	490,06 €*
120	70	800	1015	140	15	20	1/2	226,2	149,2	CH-RU707/8	576,08 €*
120	70	1000	1215	140	15	20	1/2	226,2	149,2	CH-RU707/10	650,76 €*

* Lieferung per Spedition

Für Lieferungen außerhalb Deutschlands fallen einmalig Speditionskosten an. Klicken Sie auf das Speditionssymbol um die Preisliste anzuzeigen.

Wir empfehlen Ihnen noch folgende Produkte:

Gelenk- und Gabelköpfe zum Anschweißen

Gelenk- und Gabelköpfe

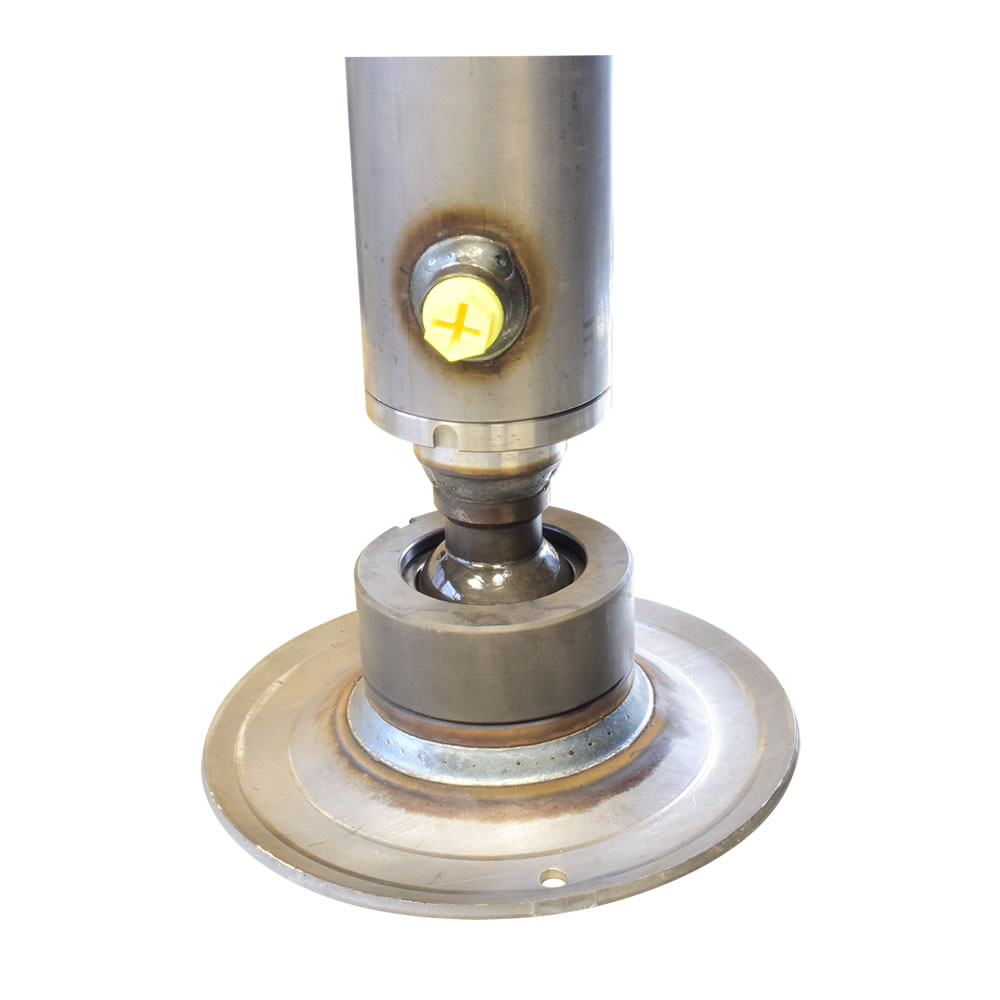

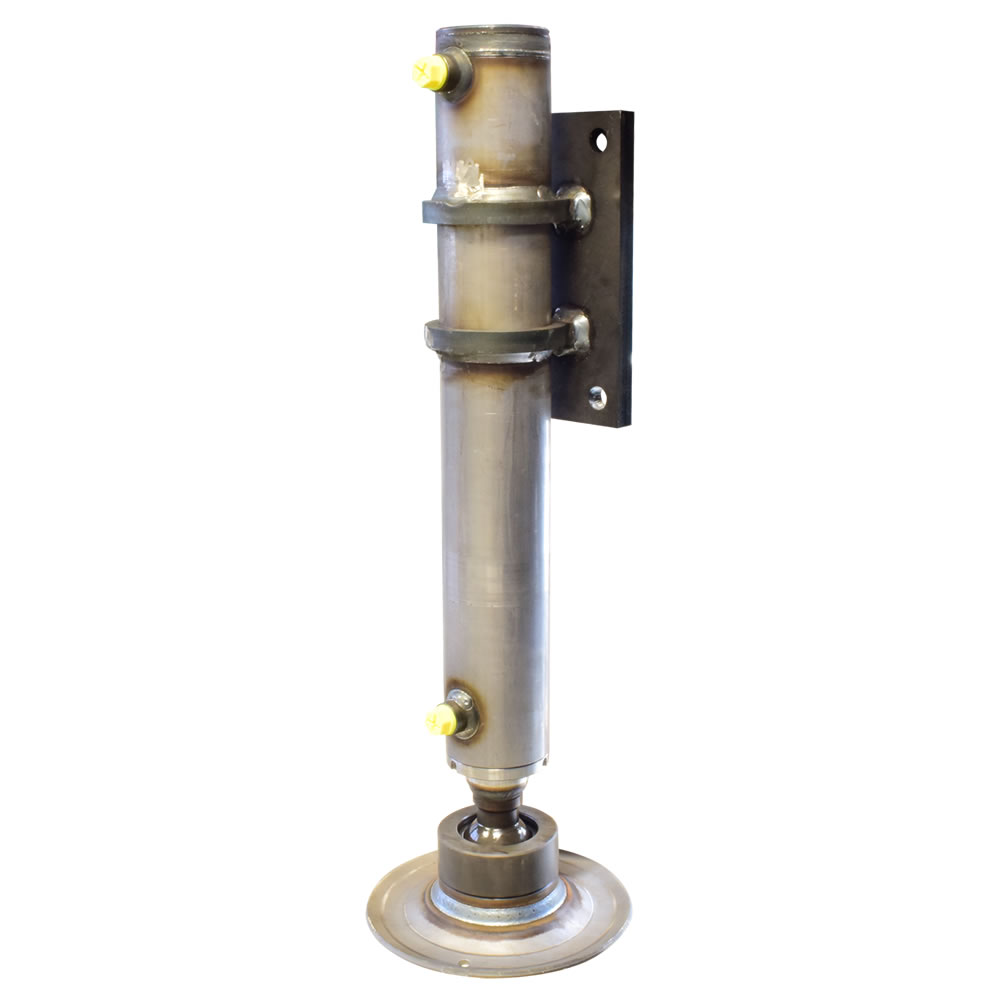

Doppeltwirkender Abstützzylinder

Abstützzylinder doppeltwirkend

- Anschluss: G3/8
- pmax: 200bar
- Flanschbefestigung, Stange mit Kugel und Abstützteller ⌀ 210 mm

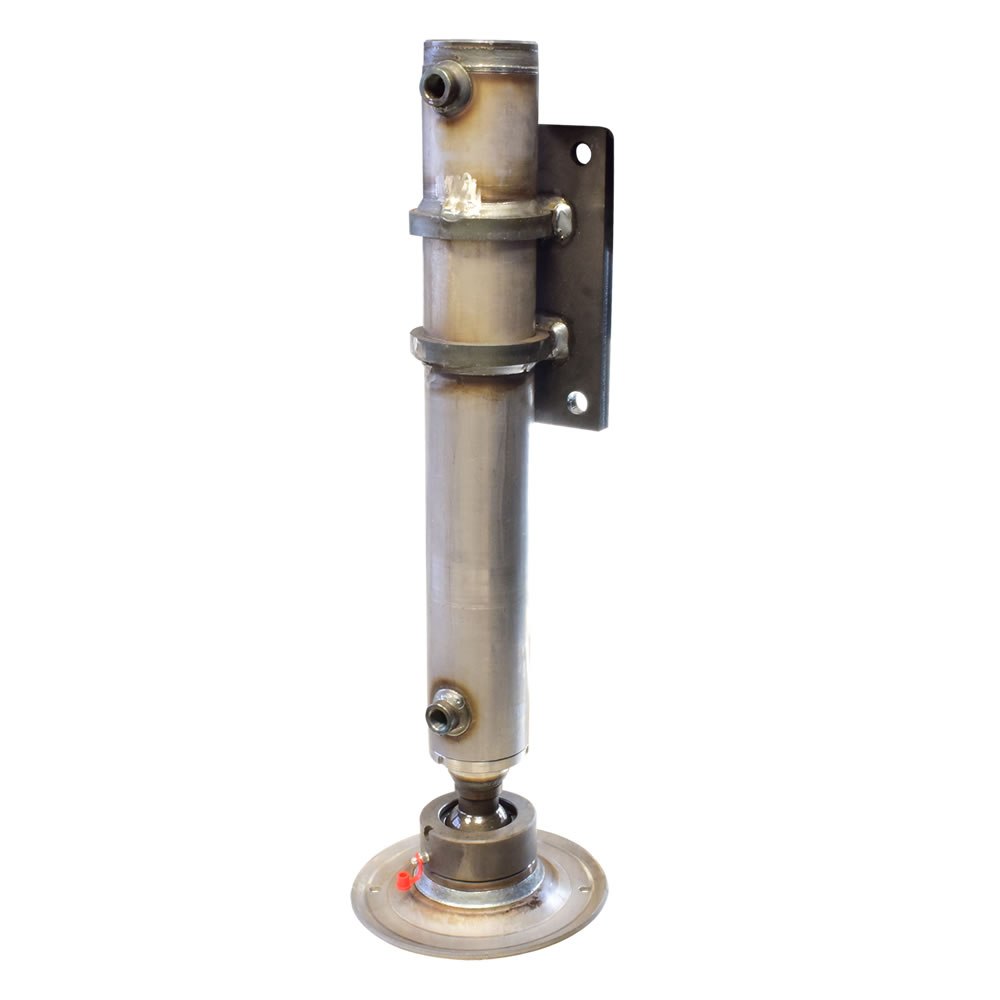

Detailansicht Doppeltwirkender Abstützzylinder

Menge	⌀ KO mm		⌀ ST mm		Hub mm		Druckkraft kN		Vol [Ltr.]		Artikel-Nr.	Preis
	70		50		420		76,9		1,6		CH-75070/420BEQ	631,89 €
	80		60		570		100,5		2,9		CH-76080/570BEQ	714,00 €

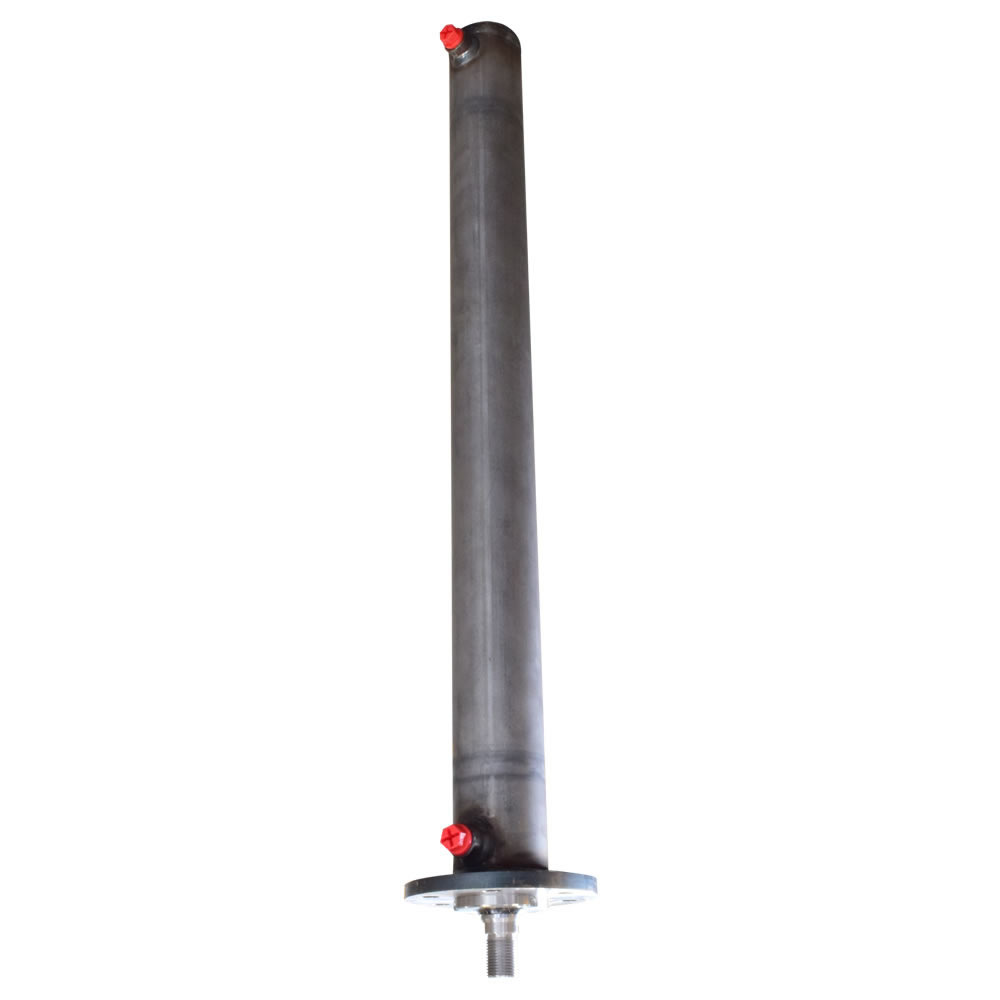

Kopfflanschzylinder doppeltwirkend

- mit Kopfflansch und Außengewinde an der Stange
- pmax: 200bar
- Anschluss: G3/8

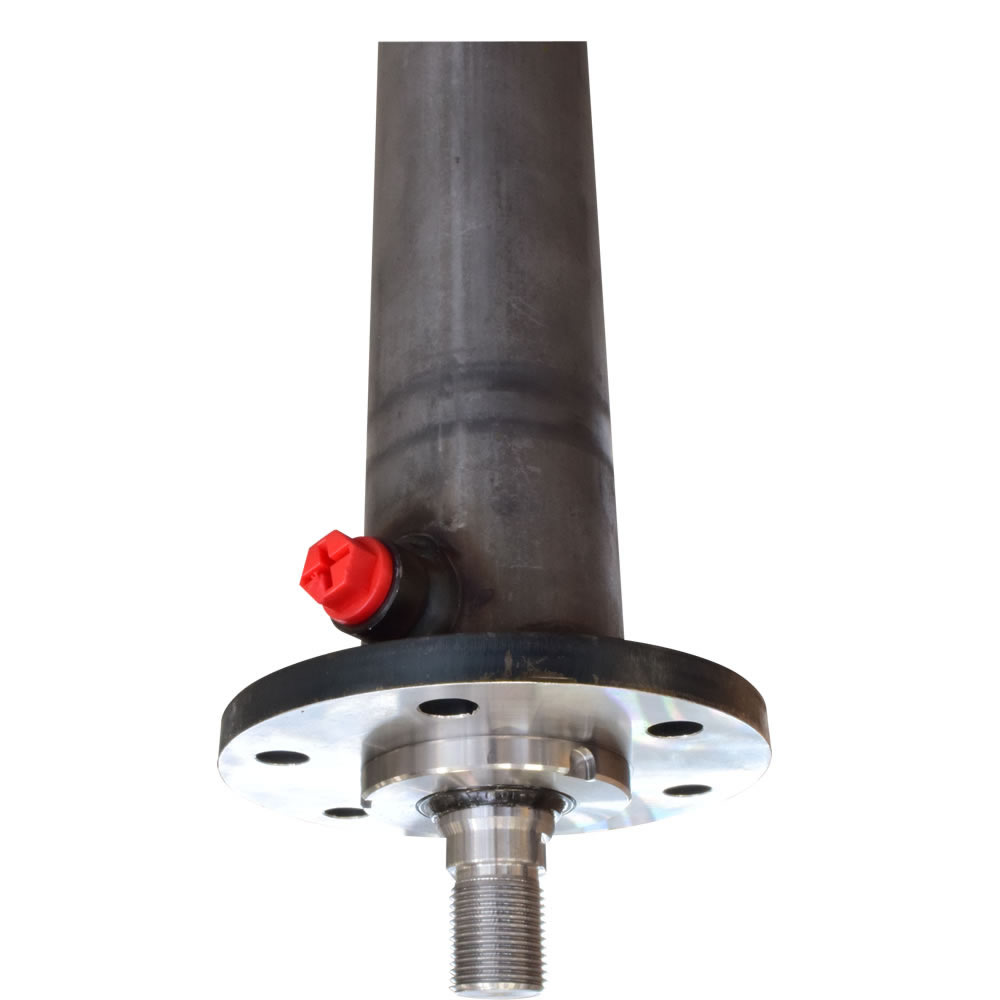

Detailansicht Hydraulikzylinder doppeltwirkend

Menge	⌀ KO mm		⌀ ST mm		Hub mm		Stangengewinde		Druckkraft kN		Zugkraft kN		Vol [Ltr.]		Artikel-Nr.	Preis
	60		30		700		M24x2		56,5		42,4		2,0		CH-703/700-KF/AG	365,56 €

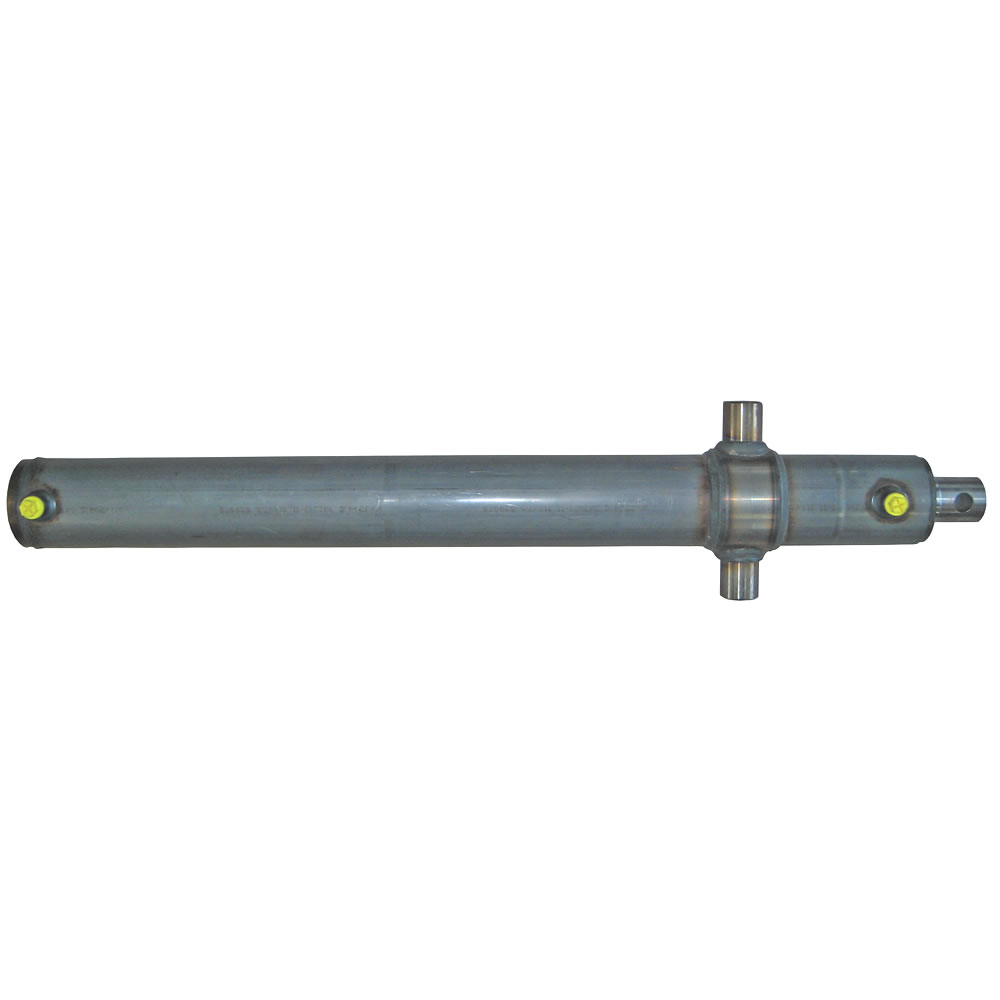

Doppeltwirkender Holzspaltzylinder

Doppeltwirkende Holzspaltzylinder

max. Betriebsdruck:

220 bar

max. Hubgeschwindigkeit:

0,5 m/s

Temperaturbereich:

-30°C bis +90°C

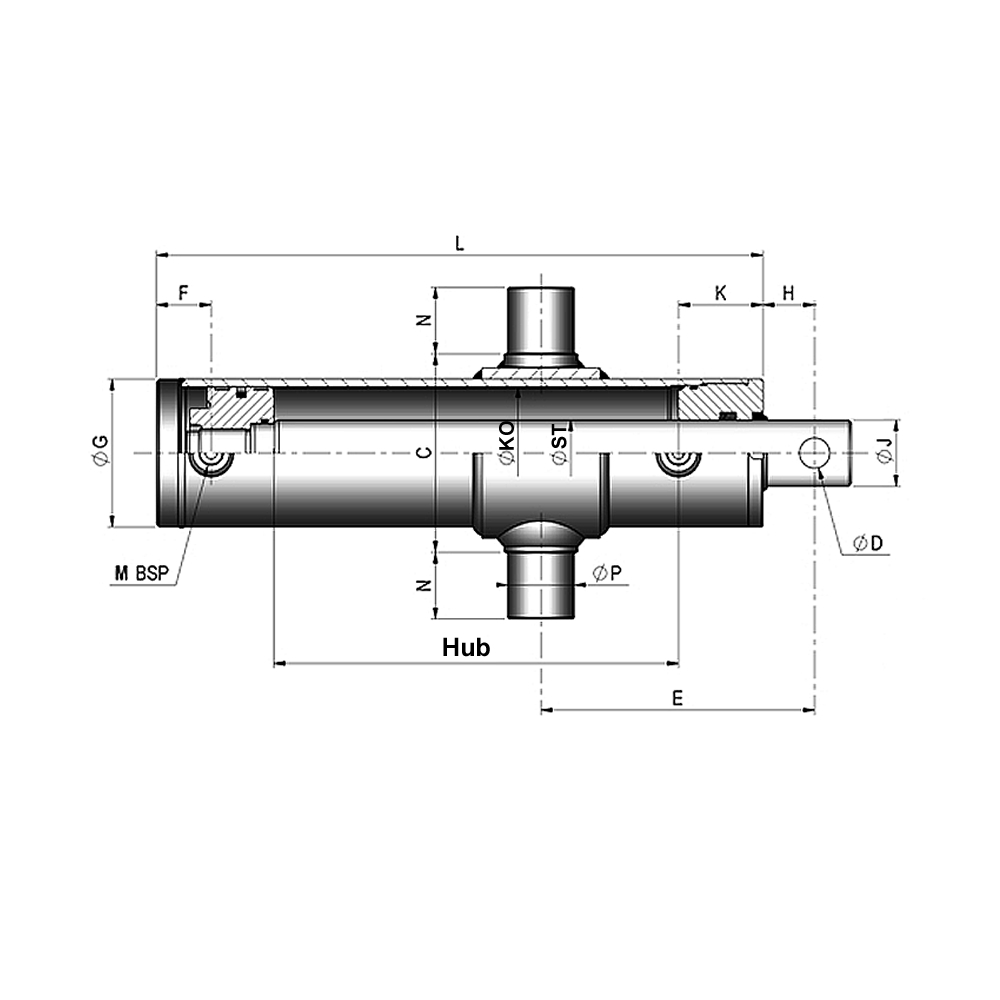

Technische Zeichnung

Detailzeichnungen

Datenblatt Eigenschaften

Ø-KO mm	Ø-ST mm	Hub mm	C mm	Ø-D mm	E mm	G mm	H mm	J mm	L mm	M	N mm	P mm	Druckkraft kN	Zugkraft kN	Artikel-Nr.	Preis
90	45	700	135	20,5	185	100	35	45	851	3/8	45	45	127,2	95,4	CH-74590/700T	492,11 €
90	45	1000	135	20,5	185	100	35	45	1151	3/8	45	45	127,2	95,4	CH-74590/1000T	572,37 €*
100	50	1000	151	25,5	280	115	44	48	1145	1/2	50	50	157,1	117,8	CH-706/1000T	741,42 €*
100	60	1000	151	25,5	280	115	44	58	1145	1/2	50	50	157,1	100,5	CH-760100/1000T	953,71 €*
100	70	1000	151	25,5	280	115	44	68	1145	1/2	50	50	157,1	80,1	CH-770100/1000T	1.026,76 €*

* Lieferung per Spedition

Für Lieferungen außerhalb Deutschlands fallen einmalig Speditionskosten an. Klicken Sie auf das Speditionssymbol um die Preisliste anzuzeigen.

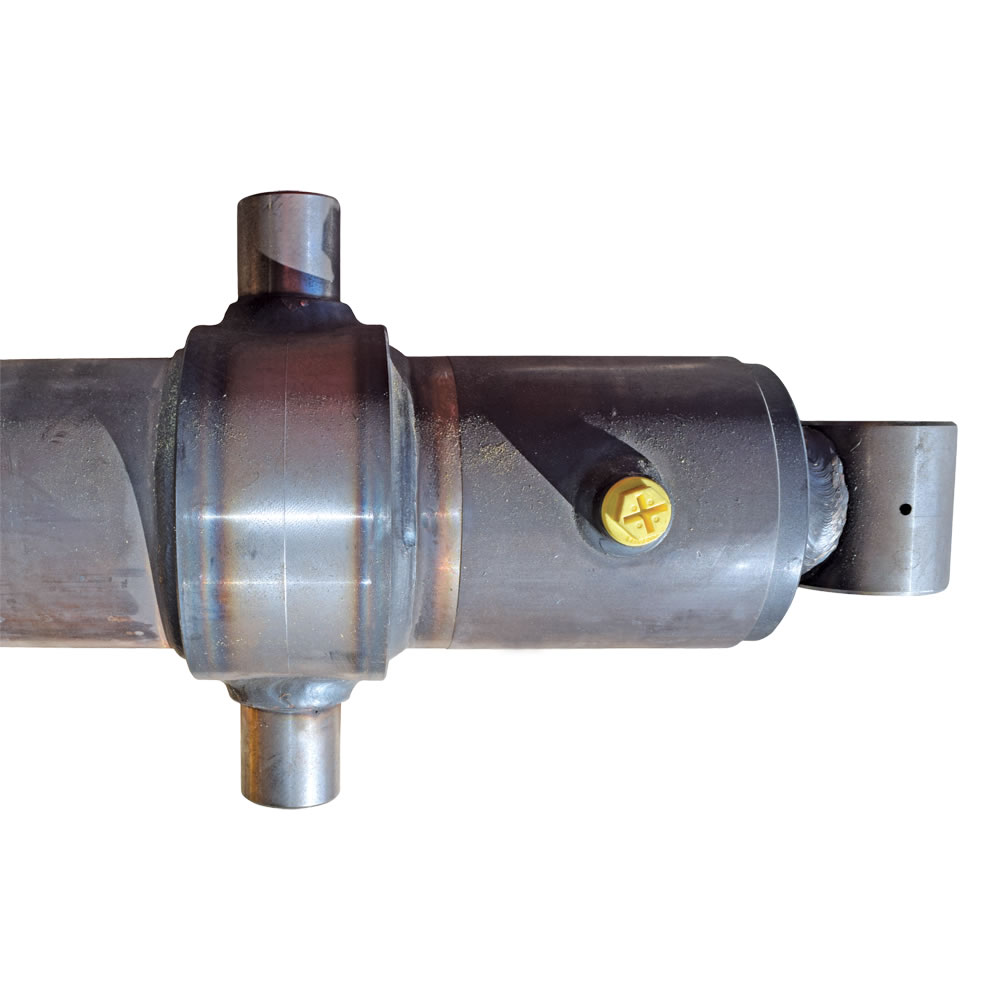

Doppeltwirkender Holzspaltzylinder

Doppeltwirkende Holzspaltzylinder mit Lasche

max. Betriebsdruck:

220 bar

max. Hubgeschwindigkeit:

0,5 m/s

Temperaturbereich:

-30°C bis +90°C

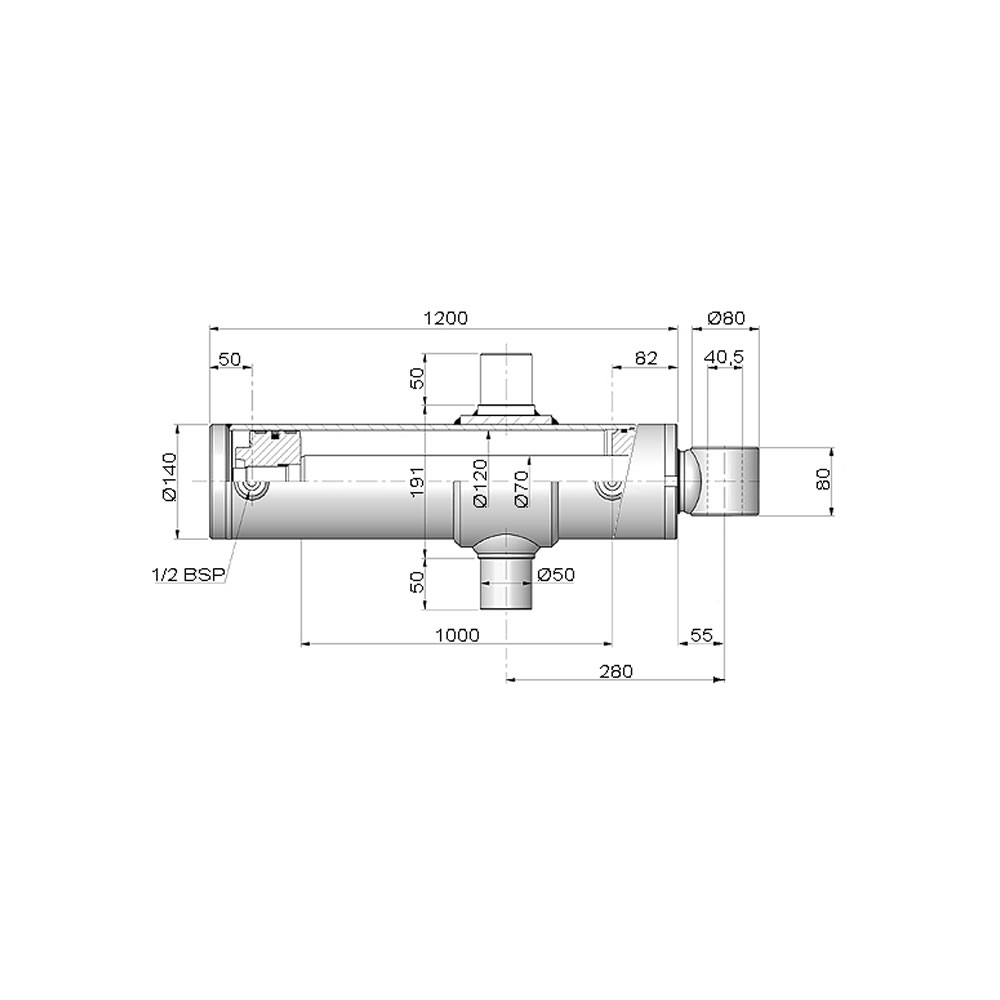

Technische Zeichnung

Technische Daten

Menge	Ø-KO mm		Ø-ST mm		Hub mm		Druckkraft kN		Zugkraft kN		Artikel-Nr.	Preis
	120		70		1000		226,2		149,2		CH-707/1000T	1.273,32 €*

* Lieferung per Spedition

Für Lieferungen außerhalb Deutschlands fallen einmalig Speditionskosten an. Klicken Sie auf das Speditionssymbol um die Preisliste anzuzeigen.

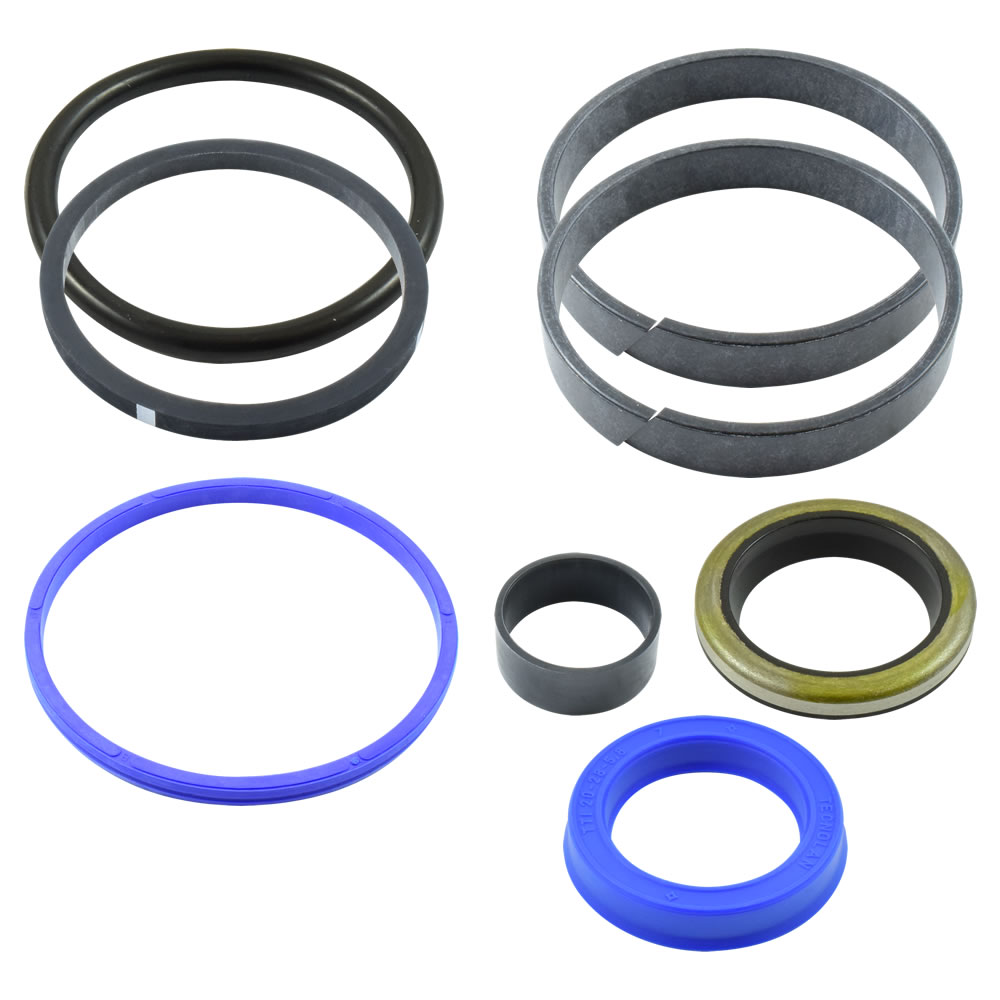

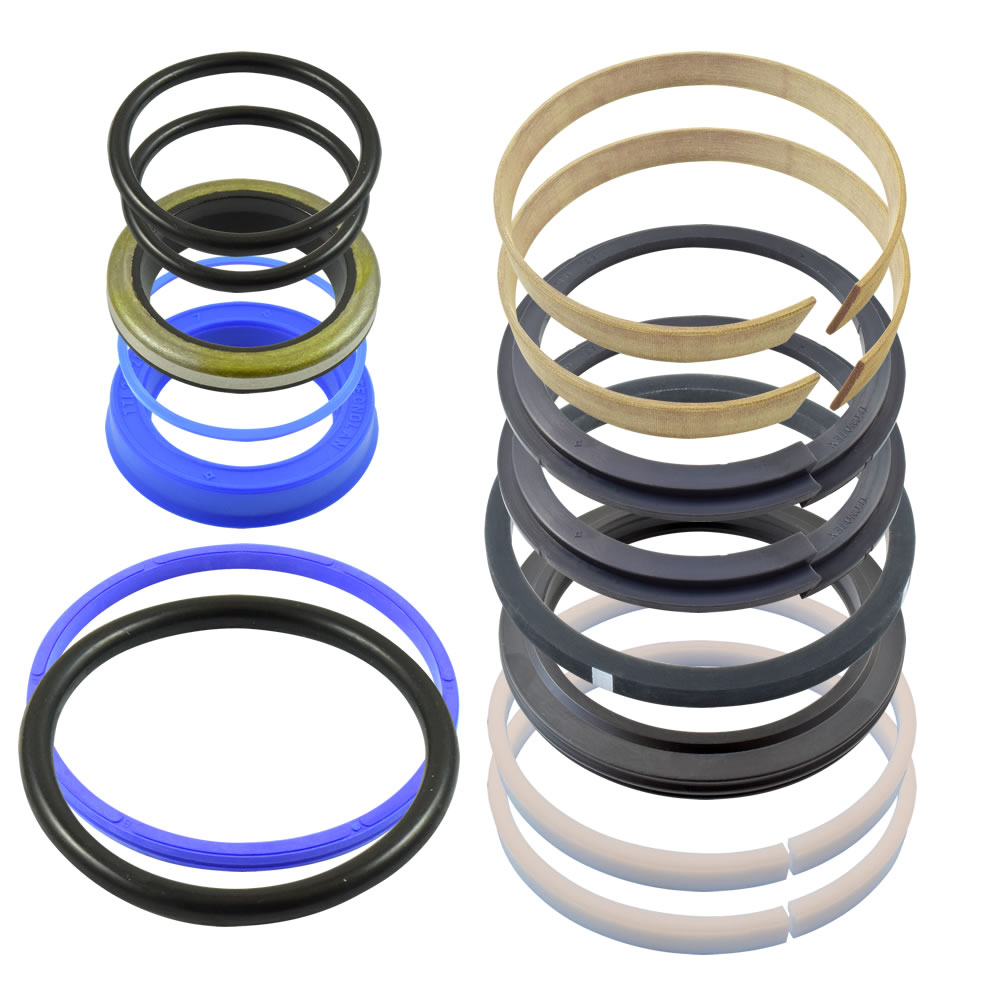

Dichtsatz CH-DI-J76, J77, J4590, J60100, J70100 für Hydraulikzylinder

Dichtsätze für doppeltwirkende Hydraulikzylinder

Inhalt kann vom Produktbild abweichen

CH-DI-J70 bis -75 Dichtsatz für Hydraulikzylinder

Kolbendurchmesser/ Stangendurchmesser in mm	Artikel-Nr.	Preis
32/20	CH-DI-J70	24,45 €
40/25	CH-DI-J71	25,53 €
50/30	CH-DI-J72	26,42 €
60/30	CH-DI-J73	27,86 €
60/35	CH-DI-J3560	30,12 €
70/40	CH-DI-J74	30,83 €
80/40	CH-DI-J75	32,48 €
90/45	CH-DI-J4590	36,66 €
100/50	CH-DI-J76	38,77 €
100/60	CH-DI-J60100	36,94 €
100/70	CH-DI-J70100	38,51 €
120/70	CH-DI-J77	48,03 €
