Einfachwirkende Teleskopzylinder

Einfachwirkender Teleskopzylinder (H), mit Stahl-Kugelgelenk

Einfachwirkender Teleskopzylinder (I), mit Stahl-Kugelgelenk

Einfachwirkender Teleskopzylinder mit Anschraubkugelpfanne

Dichtsätze für einfachwirkende Teleskopzylinder

Teleskopzylinder (Aufhängung H) mit verschiedenem Korrosionsschutz

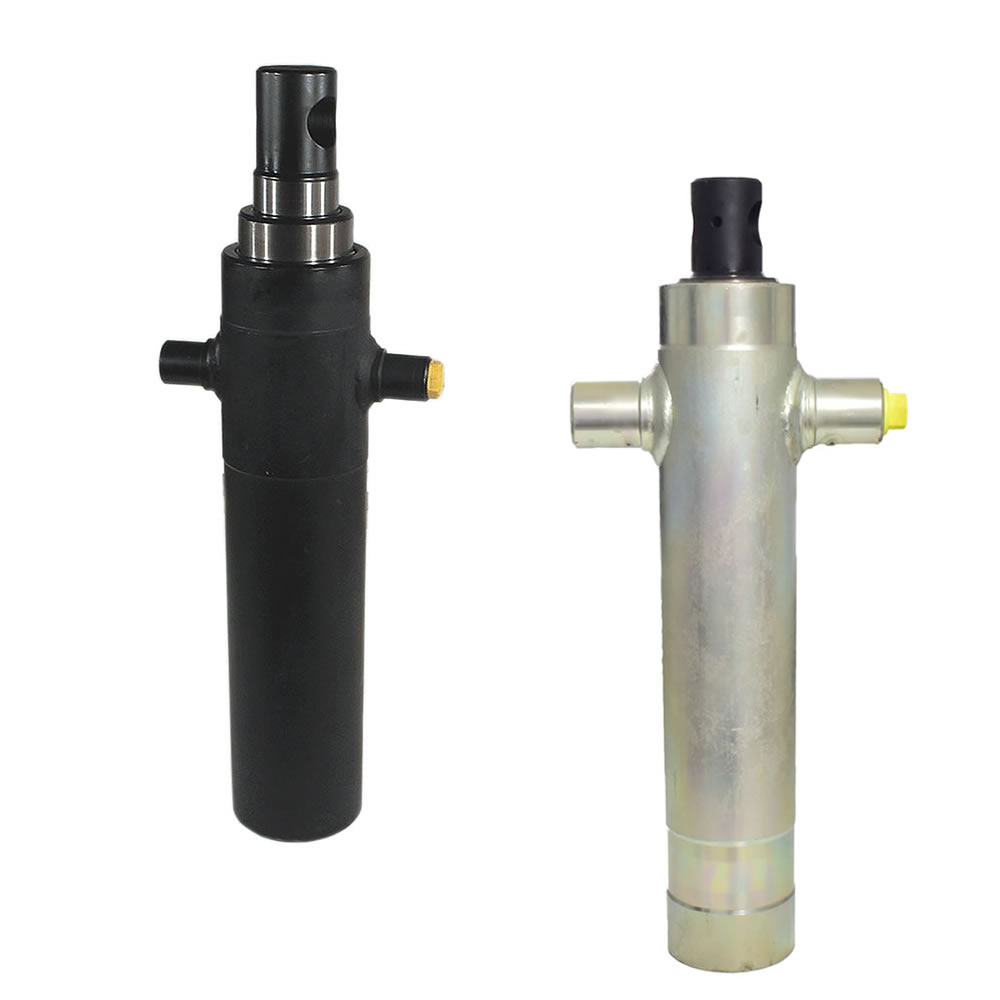

Einfachwirkender Teleskopzylinder
(Aufhängung H)

max. Betriebsdruck:

200 bar

max. Hubgeschwindigkeit:

0,2 m/s

Temperaturbereich:

-30°C bis +90°C

Die Teleskopzylinder haben z. T. einige Tage Lieferzeit. Nach Ihrer Bestellung erhalten Sie von uns eine E-Mail, in der wir Ihnen die Lieferzeit mitteilen.

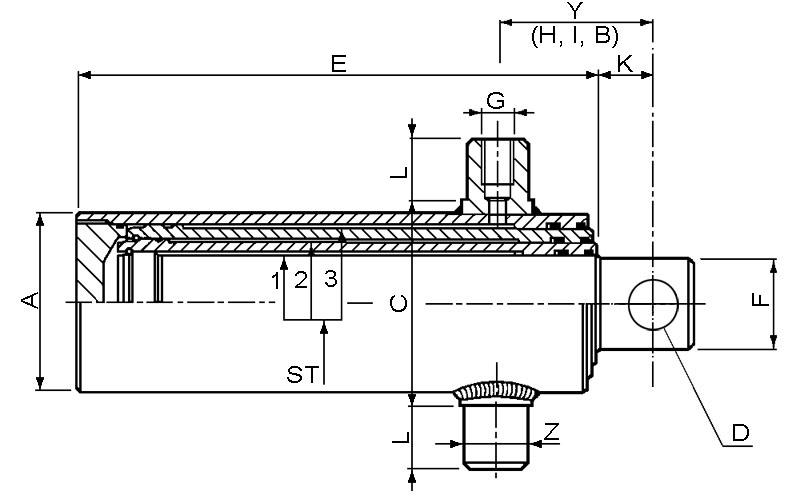

technische Zeichnung Einfachwirkender Teleskopzylinder Aufhängung H

Datenblatt Eigenschaften

KAR	Y(H) mm	ST1 mm	ST2 mm	ST3 mm	ST4 mm	Hub mm	Ø-A mm	C mm	Ø-D mm	E mm	Ø-F mm	K mm	L mm	Ø-Z mm	G	Druck- kraft kN	Korrosions- schutz	Artikel-Nr.	Preis
00	100	45	61	–	–	390	80	98	26	293	42	30	25	25	M16x1,5	58,4	Verzinkung	CH-294/H	220,04 €
00	100	45	61	–	–	500	80	98	26	348	42	30	25	25	M16x1,5	58,4	Verzinkung	CH-295/H	226,03 €
0	107	45	61	–	–	620	80	100	26	409	42	30	40	40	G1/2	58,4	Verzinkung	CH-296/H	232,49 €
0	100	45	61	–	–	700	80	100	26	449	42	30	40	40	G1/2	58,4	Verzinkung	CH-297/H	258,97 €
0	107	45	61	–	–	820	80	100	26	509	42	30	40	40	G1/2	58,4	Verzinkung	CH-298/H	276,09 €
1	107	61	76	–	–	595	95	115	31	406	58	30	45	45	G1/2	90,7	Verzinkung	CH-201/H	256,93 €
1	107	61	76	–	–	795	95	115	26	506	58	30	45	45	G1/2	90,7	Verzinkung	CH-202/H	294,66 €
1	107	68	88	–	–	950	112	128	36	594	65	40	45	45	G1/2	121,6	Verzinkung	CH-203/H	416,65 €*
2	107	88	107	–	–	930	128	148	36	589	85	40	45	45	G1/2	179,8	Grundierung	CH-204/H	468,48 €*
1	110	45	61	76	–	570	95	115	26	293	42	30	45	45	G1/2	90,7	Verzinkung	CH-305/H	314,90 €
1	110	45	61	76	–	910	95	115	26	409	42	30	45	45	G1/2	90,7	Verzinkung	CH-306/H	340,29 €
1	110	61	76	91	–	875	108	128	31	406	58	30	45	45	G1/2	130,1	Verzinkung	CH-307/H	350,60 €
1	110	61	76	91	–	1060	108	128	36	469	58	30	45	45	G1/2	130,1	Verzinkung	CH-308/H	387,84 €*
2	110	68	88	107	–	895	128	148	36	418	65	40	45	45	G1/2	179,8	Grundierung	CH-310/H	429,58 €*
2	110	68	88	107	–	1160	128	148	36	507	65	40	45	45	G1/2	179,8	Grundierung	CH-311/H	516,54 €*
2	110	68	88	107	–	1300	128	148	36	553	65	40	45	45	G1/2	179,8	Grundierung	CH-312/H	566,56 €*
3	110	88	107	126	–	1260	150	170	36	545	85	40	45	45	G1/2	249,4	Grundierung	CH-313/H	692,23 €*
3	110	88	107	126	–	1125	150	170	36	499	85	40	45	45	G1/2	249,4	Grundierung	CH-314/H	672,90 €*
3	110	88	107	126	–	1380	150	170	36	584	85	40	45	45	G1/2	249,4	Grundierung	CH-315/H	577,22 €*
3	110	88	107	126	–	1710	150	170	45	694	85	50	45	45	G1/2	249,4	Grundierung	CH-316/H	642,11 €*
1	113	45	61	76	91	1190	108	128	26	409	42	30	45	45	G1/2	130,1	Verzinkung	CH-445/H	479,61 €
2	113	61	76	91	107	1380	128	148	36	464	58	30	45	45	G1/2	179,8	Verzinkung	CH-447/H	513,50 €*
3	113	68	88	107	126	1520	150	170	36	502	65	40	45	45	G1/2	249,4	Grundierung	CH-419/H	569,18 €*
3	113	68	88	107	126	1705	150	170	36	548	65	40	45	45	G1/2	249,4	Grundierung	CH-420/H	601,58 €*
3	113	68	88	107	126	1860	150	170	36	587	65	40	45	45	G1/2	249,4	Grundierung	CH-421/H	847,27 €*
3	113	68	88	107	126	2305	150	170	36	697	65	50	45	45	G1/2	249,4	Grundierung	CH-451/H	1.195,43 €*

* Lieferung per Spedition

Für Lieferungen außerhalb Deutschlands fallen einmalig Speditionskosten an. Klicken Sie auf das Speditionssymbol um die Preisliste anzuzeigen.

Teleskopzylinder (Aufhängung I) mit verschiedenem Korrosionsschutz

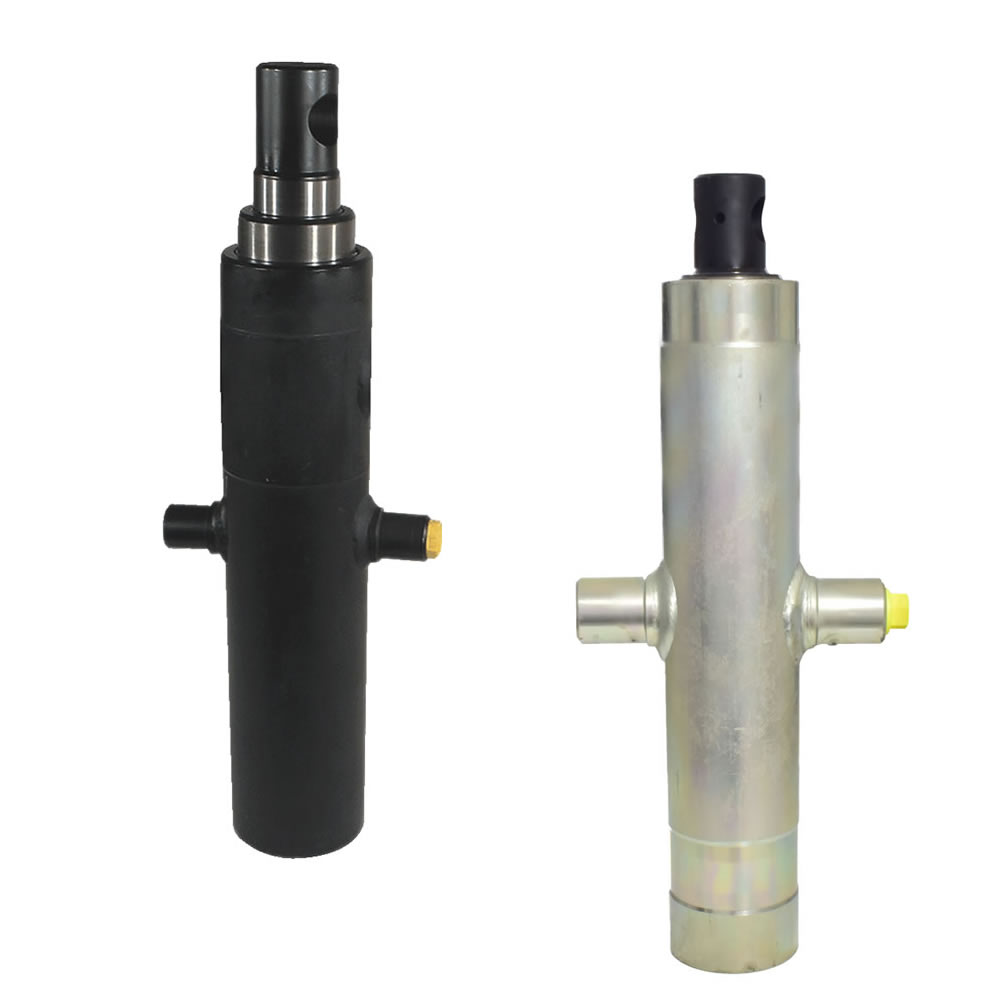

Einfachwirkender Teleskopzylinder
(Aufhängung I)

max. Betriebsdruck:

200 bar

max. Hubgeschwindigkeit:

0,2 m/s

Temperaturbereich:

-30°C bis +90°C

Die Teleskopzylinder haben z. T. einige Tage Lieferzeit. Nach Ihrer Bestellung erhalten Sie von uns eine E-Mail, in der wir Ihnen die Lieferzeit mitteilen.

technische Zeichnung Einfachwirkender Teleskopzylinder Aufhängung I

Datenblatt Eigenschaften

KAR	Y(I) mm	ST1 mm	ST2 mm	ST3 mm	ST4 mm	ST5 mm	Hub mm	Ø-A mm	C mm	Ø-D mm	E mm	Ø-F mm	K mm	L mm	Ø-Z mm	G	Druckkraft kN	Korrosionsschutz	Artikel-Nr.	Preis
1	197	68	88	–	–	–	950	112	128	36	594	65	40	45	45	G1/2	121,6	Verzinkung	CH-203/I	379,23 €*
2	197	88	107	–	–	–	930	128	148	36	589	85	40	45	45	G1/2	179,8	Grundierung	CH-204/I	381,20 €*
1	200	61	76	91	–	–	875	108	128	31	406	58	30	45	45	G1/2	130,1	Verzinkung	CH-307/I	281,54 €
1	200	61	76	91	–	–	1060	108	128	36	469	58	30	45	45	G1/2	130,1	Verzinkung	CH-308/I	338,42 €*
2	200	68	88	107	–	–	895	128	148	36	418	65	40	45	45	G1/2	179,8	Grundierung	CH-310/I	337,69 €*
2	200	68	88	107	–	–	1160	128	148	36	507	65	40	45	45	G1/2	179,8	Grundierung	CH-311/I	410,29 €*
2	200	68	88	107	–	–	1300	128	148	36	553	65	40	45	45	G1/2	179,8	Grundierung	CH-312/I	428,57 €*
3	200	88	107	126	–	–	1260	150	170	36	545	85	40	45	45	G1/2	249,4	Grundierung	CH-313/I	523,62 €*
3	200	88	107	126	–	–	1125	150	170	36	499	85	40	45	45	G1/2	249,4	Grundierung	CH-314/I	490,92 €*
3	200	88	107	126	–	–	1380	150	170	36	584	85	40	45	45	G1/2	249,4	Grundierung	CH-315/I	566,73 €*
3	200	88	107	126	–	–	1710	150	170	45	694	85	50	45	45	G1/2	249,4	Grundierung	CH-316/I	623,07 €*
4	200	107	126	147	–	–	1670	178	198	45	699	104	50	50	50	G1/2	339,4	Grundierung	CH-317/I	956,58 €*
1	203	45	61	76	91	–	1190	108	128	26	409	42	30	45	45	G1/2	130,1	Verzinkung	CH-445/I	479,61 €
2	209	61	76	91	107	–	1380	128	148	36	464	58	30	45	45	G1/2	179,8	Verzinkung	CH-447/I	426,76 €*
3	203	68	88	107	126	–	1520	150	170	36	502	65	40	45	45	G1/2	249,4	Grundierung	CH-419/I	566,86 €*
3	203	68	88	107	126	–	1705	150	170	36	548	65	40	45	45	G1/2	249,4	Grundierung	CH-420/I	550,86 €*
3	203	68	88	107	126	–	1860	150	170	36	587	65	40	45	45	G1/2	249,4	Grundierung	CH-421/I	847,27 €*
3	203	68	88	107	126	–	2305	150	170	36	697	65	50	45	45	G1/2	249,4	Grundierung	CH-451/I	846,18 €*
4	203	88	107	126	147	–	1470	178	198	45	507	85	50	50	50	G1/2	339,4	Grundierung	CH-422/I	967,39 €*
4	203	88	107	126	147	–	1810	178	198	45	592	85	50	50	50	G1/2	339,4	Grundierung	CH-423/I	1.218,39 €*
4	203	88	107	126	147	–	2250	178	198	45	702	85	50	50	50	G1/2	339,4	Grundierung	CH-424/I	1.078,95 €*
5	203	107	126	147	170	–	2200	204	238	45	702	104	50	50	50	G1/2	454,0	Grundierung	CH-425/I	1.445,99 €*
5	206	88	107	126	147	170	2230	204	238	45	595	85	50	50	50	G1/2	454,0	Grundierung	CH-526/I	1.647,04 €*
5	206	88	107	126	147	170	2780	204	238	45	705	85	50	50	50	G1/2	454,0	Grundierung	CH-527/I	1.704,22 €*
5	206	88	107	126	147	170	2035	204	238	45	556	85	50	50	50	G1/2	454,0	Grundierung	CH-528/I	1.178,49 €*

* Lieferung per Spedition

Für Lieferungen außerhalb Deutschlands fallen einmalig Speditionskosten an. Klicken Sie auf das Speditionssymbol um die Preisliste anzuzeigen.

Teleskopzylinder (Aufhängung B) mit verschiedenem Korrosionsschutz

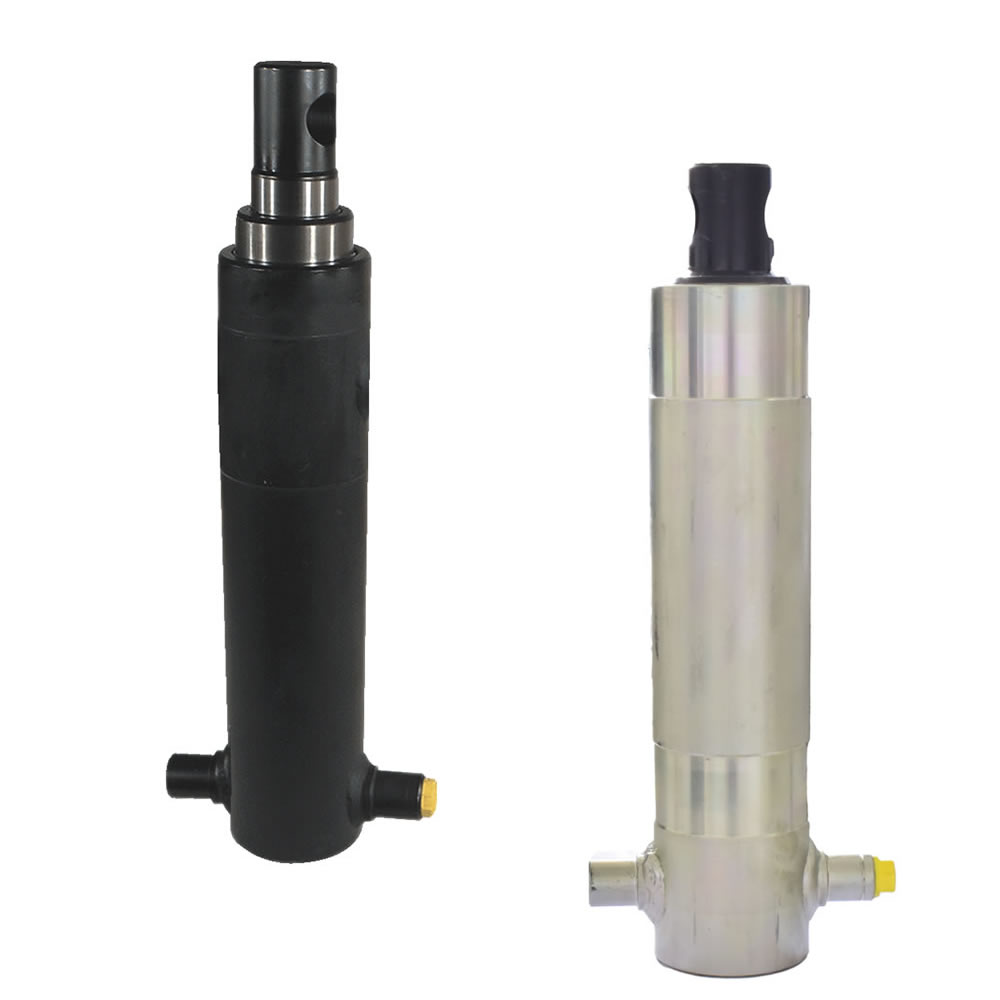

Einfachwirkender Teleskopzylinder
(Aufhängung B)

max. Betriebsdruck:

200 bar

max. Hubgeschwindigkeit:

0,2 m/s

Temperaturbereich:

-30°C bis +90°C

Die Teleskopzylinder haben z. T. einige Tage Lieferzeit. Nach Ihrer Bestellung erhalten Sie von uns eine E-Mail, in der wir Ihnen die Lieferzeit mitteilen.

technische Zeichnung Einfachwirkender Teleskopzylinder Aufhängung B

Datenblatt Eigenschaften

KAR	Y(B) mm	ST1 mm	ST2 mm	ST3 mm	ST4 mm	Hub mm	Ø-A mm	C mm	Ø-D mm	E mm	Ø-F mm	K mm	L mm	Ø-Z mm	G	Druckkraft kN	Korrosionsschutz	Artikel-Nr.	Preis
00	283	45	61	–	–	390	80	98	26	293	42	30	25	25	M16x1,5	58,4	Verzinkung	CH-294/B	220,04 €
00	338	45	61	–	–	500	80	98	26	348	42	30	25	25	M16x1,5	58,4	Verzinkung	CH-295/B	226,03 €
0	399	45	61	–	–	620	80	100	26	409	42	30	40	40	G1/2	58,4	Verzinkung	CH-296/B	232,49 €
0	499	45	61	–	–	820	80	100	26	509	42	30	40	40	G1/2	58,4	Verzinkung	CH-298/B	276,09 €
1	396	61	76	–	–	595	95	115	31	406	58	30	45	45	G1/2	90,7	Verzinkung	CH-201/B	256,93 €
1	496	61	76	–	–	795	95	115	26	506	58	30	45	45	G1/2	90,7	Verzinkung	CH-202/B	244,87 €
1	589	68	88	–	–	950	112	128	36	594	65	40	45	45	G1/2	121,6	Verzinkung	CH-203/B	379,23 €*
2	584	88	107	–	–	930	128	148	36	589	85	40	45	45	G1/2	179,8	Grundierung	CH-204/B	503,92 €*
1	283	45	61	76	–	570	95	115	26	293	42	30	45	45	G1/2	90,7	Verzinkung	CH-305/B	314,90 €
1	399	45	61	76	–	910	95	115	26	409	42	30	45	45	G1/2	90,7	Verzinkung	CH-306/B	340,29 €
1	391	61	76	91	–	875	108	128	31	406	58	30	45	45	G1/2	130,1	Verzinkung	CH-307/B	329,53 €
1	454	61	76	91	–	1060	108	128	36	469	58	30	45	45	G1/2	130,1	Verzinkung	CH-308/B	338,42 €*
2	413	68	88	107	–	895	128	148	36	418	65	40	45	45	G1/2	179,8	Grundierung	CH-310/B	462,07 €*
2	502	68	88	107	–	1160	128	148	36	507	65	40	45	45	G1/2	179,8	Grundierung	CH-311/B	516,54 €*
2	548	68	88	107	–	1300	128	148	36	553	65	40	45	45	G1/2	179,8	Grundierung	CH-312/B	402,25 €*
3	540	88	107	126	–	1260	150	170	36	545	85	40	45	45	G1/2	249,4	Grundierung	CH-313/B	692,23 €*
3	494	88	107	126	–	1125	150	170	36	499	85	40	45	45	G1/2	249,4	Grundierung	CH-314/B	506,93 €*
3	579	88	107	126	–	1380	150	170	36	584	85	40	45	45	G1/2	249,4	Grundierung	CH-315/B	547,58 €*
1	394	45	61	76	91	1190	108	128	26	409	42	30	45	45	G1/2	130,1	Verzinkung	CH-445/B	406,02 €
2	449	61	76	91	107	1380	128	148	36	464	58	30	45	45	G1/2	179,8	Verzinkung	CH-447/B	513,50 €*
3	497	68	88	107	126	1520	150	170	36	502	65	40	45	45	G1/2	249,4	Grundierung	CH-419/B	711,36 €*
3	543	68	88	107	126	1705	150	170	36	548	65	40	45	45	G1/2	249,4	Grundierung	CH-420/B	778,16 €*
3	582	68	88	107	126	1860	150	170	36	587	65	40	45	45	G1/2	249,4	Grundierung	CH-421/B	744,07 €*
4	494	88	107	126	147	1470	178	198	45	507	85	50	50	50	G1/2	339,4	Grundierung	CH-422/B	1.023,35 €*

* Lieferung per Spedition

Für Lieferungen außerhalb Deutschlands fallen einmalig Speditionskosten an. Klicken Sie auf das Speditionssymbol um die Preisliste anzuzeigen.
